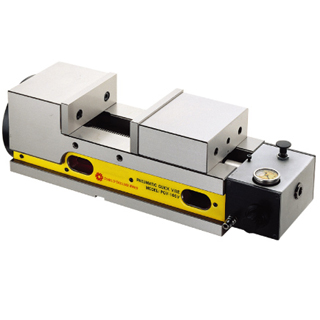

角固式/倍力式空壓快速精密虎鉗-PQV

《商品介紹》:

1.倍力式空壓快速虎鉗,適合MC立臥式綜合切削加工機,銑床、鑽床、專用機等大量生產加工快速夾具。

2倍力機構配合空壓快速,達到快速和大夾持力功能,且只需接上空壓源即可免用油推送,以防漏油之虞。

3.本虎鉗設計有安全止逆裝置,當空壓源突然停止供應時,夾持力永不鬆脫,安全性高。

4.操作簡單,只用手動開關控制虎鉗關閉,亦可搭配自動控制以達FMC無人化系統。

5.開閉範圍0-4m/m安全開閉距離,以免手指伸入開閉範圍,傷及手指(安全設計)。

6.開閉時間只需1.5秒,夾持範圍可從0=200m/m自由調整。(工件長度再加2mm為夾持最佳狀況)

7.本虎鉗可搭配多台並列使用,也只需一個空壓源即可,簡單方便。

8.夾持力由0-4000kgf可用空壓調節閥自由調整(壓力大小如附表所示)。

9.強而有力材質-虎鉗本台使用球狀石墨化鑄鐵(FCD60~60kgs/mm2)(80,000psi)抗張力強,耐磨性高,不易變形。

10.虎鉗本台滑動面均經硬化熱處理HRC45以上,可保持長久耐磨性及精度。

11.角固式半圓球可產生角固下鎖之力-可消除虎口板上浮和工件傾斜。

12.本虎鉗可側立使用,適合搭配專用機及立臥式加工用。

購買數量

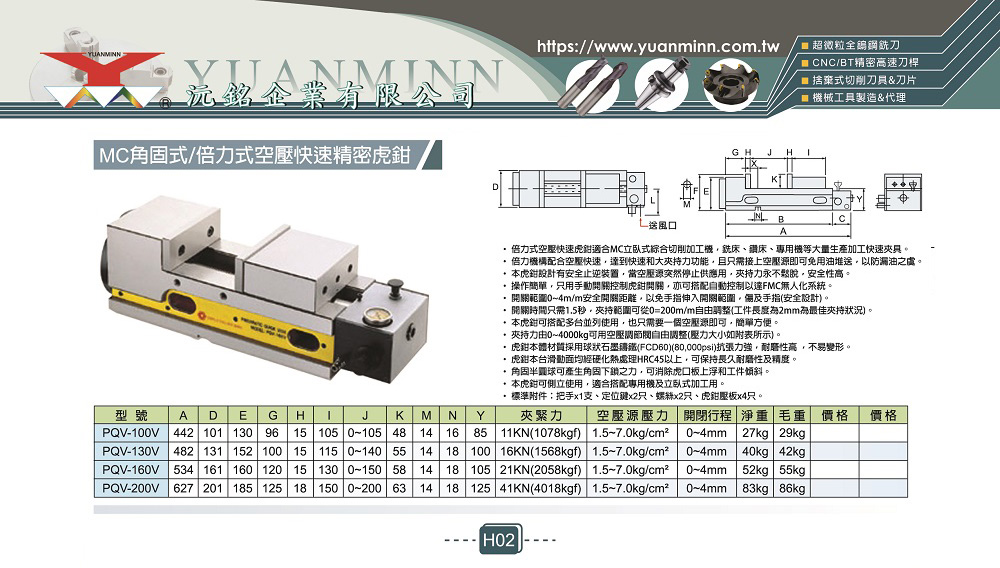

規格圖表
